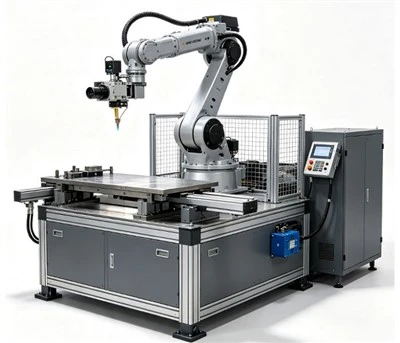

Dây chuyền sản xuất hàn Laser robot

Dây chuyền sản xuất hàn Laser bằng robot là một hệ thống sản xuất tự động tiên tiến được thiết kế cho các doanh nghiệp công nghiệp yêu cầu chất lượng mối hàn vượt trội, thông lượng cao và độ lặp lại nhất quán trong chế tạo kim loại khối lượng.
Hàn thủ công truyền thống thường gặp phải tình trạng chất lượng mối hàn biến động, chi phí nhân công tăng cao, biến dạng nhiệt và tốc độ sản xuất bị tắc nghẽn. Bằng cách tích hợp liền mạch rô-bốt công nghiệp 6-trục, công nghệ laser sợi quang-có độ sáng cao, thiết bị cố định có độ chính xác tùy chỉnh và hệ thống điều khiển PLC thông minh, dây chuyền hàn rô-bốt của chúng tôi sẽ loại bỏ các lỗ hổng thủ công và hợp lý hóa việc nối kim loại có độ chính xác cao.

Tự động hóa công nghiệp liên tục:Được thiết kế cho các quy trình sản xuất nhiều{0}}ca không bị gián đoạn.
Kiểm soát tham số thuật toán:Loại bỏ sự khác biệt giữa các toán tử-với-toán tử để duy trì sự thâm nhập thống nhất và tính thẩm mỹ rõ ràng.
Khả năng lặp lại sản xuất-khối lượng lớn:Đảm bảo thực hiện đường dẫn chính xác trong hàng chục nghìn chu kỳ liên tiếp.
Tác động nhiệt được kiểm soát:Giảm đáng kể vùng ảnh hưởng nhiệt-và độ biến dạng góc so với hàn hồ quang.
Cấu hình mô-đun:Dễ dàng thích ứng với các cấu hình sản phẩm, cách bố trí tế bào khác nhau và hoạt động hậu cần của nhà máy ở hạ nguồn.
Kiến trúc dữ liệu và an toàn tích hợp:Được tích hợp sẵn tính năng xác minh bộ phận tự động,-phân vùng an toàn theo thời gian thực và ghi nhật ký sản xuất.

Ô tô:Vỏ pin EV, khung cửa, ống xả, khung giảm xóc, bình xăng.
Lưu trữ năng lượng mới:Khung bảng năng lượng mặt trời, mô-đun bộ pin, tấm làm mát, tủ lưu trữ năng lượng.
Vỏ kim loại tấm:Khung gầm thiết bị y tế chính xác, thiết bị đóng cắt điện, tủ máy chủ.
Thiết bị công nghiệp:Cụm van, bộ trao đổi nhiệt, đường ống thép không gỉ, ống góp thủy lực.

Dây chuyền sản xuất tích hợp các hệ thống con phần cứng cốt lõi được thiết kế để liên lạc liền mạch:
Hệ thống Robot công nghiệp:Rô-bốt công nghiệp sáu{1}}có độ chính xác cao cung cấp phạm vi làm việc rộng (1400mm–2600mm) và khả năng khớp nối nhiều góc-cho các hình học ba-chiều phức tạp.
Hệ thống hàn Laser sợi:Các nguồn laser sợi quang xung/liên tục tiên tiến (1000W–3000W+) mang lại khả năng phân phối năng lượng ổn định, tập trung cao độ với khả năng điều chế công suất chính xác.
Đầu hàn Laser chính xác:Được trang bị tính năng theo dõi dao động và lấy nét quang học chính xác để duy trì định vị chùm tia ổn định qua các khe hở có thể thay đổi.
Hệ thống cố định tự động:Dụng cụ thay đổi nhanh chóng{0}}bằng khí nén hoặc thủy lực được thiết kế dành riêng cho từng bộ phận để loại bỏ sự dịch chuyển bộ phận trong chu kỳ.
Bao vây kiểm soát và an toàn:Bộ điều khiển robot và PLC tập trung được quản lý thông qua giao diện màn hình cảm ứng trực quan, được hỗ trợ bởi khóa liên động an toàn vật lý và-vỏ bảo vệ an toàn bằng laser tuân thủ các tiêu chuẩn công nghiệp quốc tế (tuân thủ CE / ISO).

Trình tự sản xuất tự động hoạt động qua bốn bước được xác định:
Tải phôi:Người vận hành (hoặc hệ thống vận chuyển tự động) đặt các bộ phận thô vào các thiết bị cố định tùy chỉnh chuyên dụng để định vị nhanh chóng và chính xác.
Thực thi chương trình:Hệ thống sẽ kẹp các bộ phận và rô-bốt thực hiện đường hàn 3D được lập trình sẵn-trong khi nguồn laser tự động điều chỉnh công suất đầu ra.
Giám sát quy trình thời gian thực-:Bộ điều khiển chủ động theo dõi năng lượng laser, tốc độ di chuyển và phản hồi vị trí để đảm bảo độ sâu nhiệt hạch nhất quán.
Kiểm tra thành phẩm:Các cụm hàn được lập chỉ mục để xác minh ngoại tuyến hoặc được chuyển trực tiếp qua hệ thống kiểm tra tự động nội tuyến.

Để mở rộng khả năng sản xuất, hệ thống hỗ trợ mở rộng mô-đun:
Tự động tải/dỡ hàng:Tích hợp với máy xúc giàn, bộ phận-và-đặt robot hoặc bàn đưa đón.
Băng tải hậu cần:Các đường con lăn hoặc dây đai liên kết liền mạch trạm hàn với quá trình dập phía trước và đóng gói phía sau.
Kiểm soát chất lượng thị giác máy:Hệ thống quang học tích hợp để tự động-xác minh khe hở mối hàn và kiểm tra-khiếm khuyết bề mặt mối hàn sau.
Liên kết hệ thống thực thi nhà máy (MES):Giao diện thu thập dữ liệu cho phép theo dõi sản xuất, ghi lỗi và quản lý từ xa.

Bởi vì bố cục nhà máy và hồ sơ thành phần là duy nhất nên chúng tôi tuân theo quy trình tùy chỉnh chìa khóa trao tay nghiêm ngặt:
1. Tư vấn kỹ thuật:Phân tích các tệp CAD STEP/IGES, thông số kỹ thuật vật liệu và mục tiêu thời gian takt.
2. Thiết kế mô phỏng & quy trình:Phân tích khả năng tiếp cận mối hàn trên máy vi tính và xác nhận bố cục đồ gá.
3. Kiểm tra mẫu và tối ưu hóa:Thực hiện các cuộc thử nghiệm mối hàn thực tế trên các bộ phận do khách hàng-cung cấp để tinh chỉnh-sự thâm nhập và tốc độ.
4. Sản xuất & Tích hợp:Lắp ráp cấu trúc tế bào, tích hợp laser và lập trình an toàn PLC.
5.-Vận hành tại chỗ:Quá trình cài đặt cuối cùng, tích hợp đường truyền và đào tạo-bàn giao cho người vận hành.

Mỗi dây chuyền sản xuất đều trải qua quá trình kiểm tra nghiệm thu nghiêm ngặt tại nhà máy trước khi xuất xưởng:
Quy trình kiểm tra mẫu:Các thông số của mối nối được xác minh thông qua phân tích mặt cắt-luyện kim bằng cách sử dụng vật liệu-do khách hàng cung cấp.
Xác minh phần cứng và độ chính xác:Kiểm tra căng thẳng-nghiêm ngặt về độ chính xác của chuyển động của rô-bốt, độ ổn định của tia laser và phản ứng vòng lặp an toàn khẩn cấp.
Hỗ trợ toàn cầu toàn diện:Gói tài liệu hoàn chỉnh,-hướng dẫn cài đặt tại chỗ, đào tạo người vận hành và hỗ trợ chẩn đoán từ xa.
